#StopCovid19

SplitterDevice GgCV19 impreso en 3D – Proyecto Open Source

Nuestro propósito como empresa siempre ha estado relacionado con tener un impacto positivo y abordar los #GlobalChallenges a través de #Innovación y #Tecnología.

Nuestro propósito nos ha llevado a resolver este problema en cooperación con Cátedra Industria 4.0 - Universitat Jaume I (Castelló - España) - y la comunidad española #CoronavirusMaker en modo de código abierto, y únicamente recomendado para emergencias extremas.

El SplitterDevice GgCV19 de impresión 3D, se ha concebido para poder aplicar la ventilación pulmonar múltiple para pacientes con COVID-19, con el único fin de abordar en situación extrema la posible escasez de dispositivos de ventilación pulmonar hospitalaria.

Graphenglass tiene una alta capacidad de reproducción por impresión 3D y estamos atendiendo las necesidades de los hospitales altruistamente. Con la información compartida otras impresoras 3D alrededor del planeta pueden reproducir los dispositivos que compartimos.

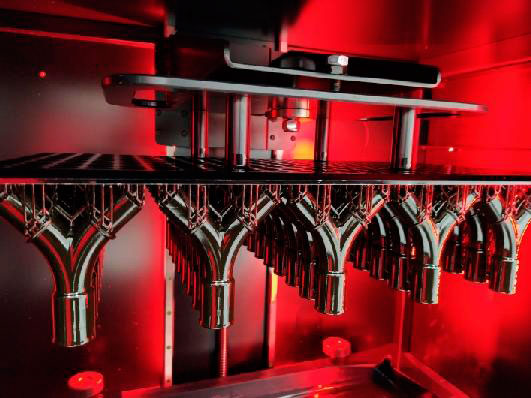

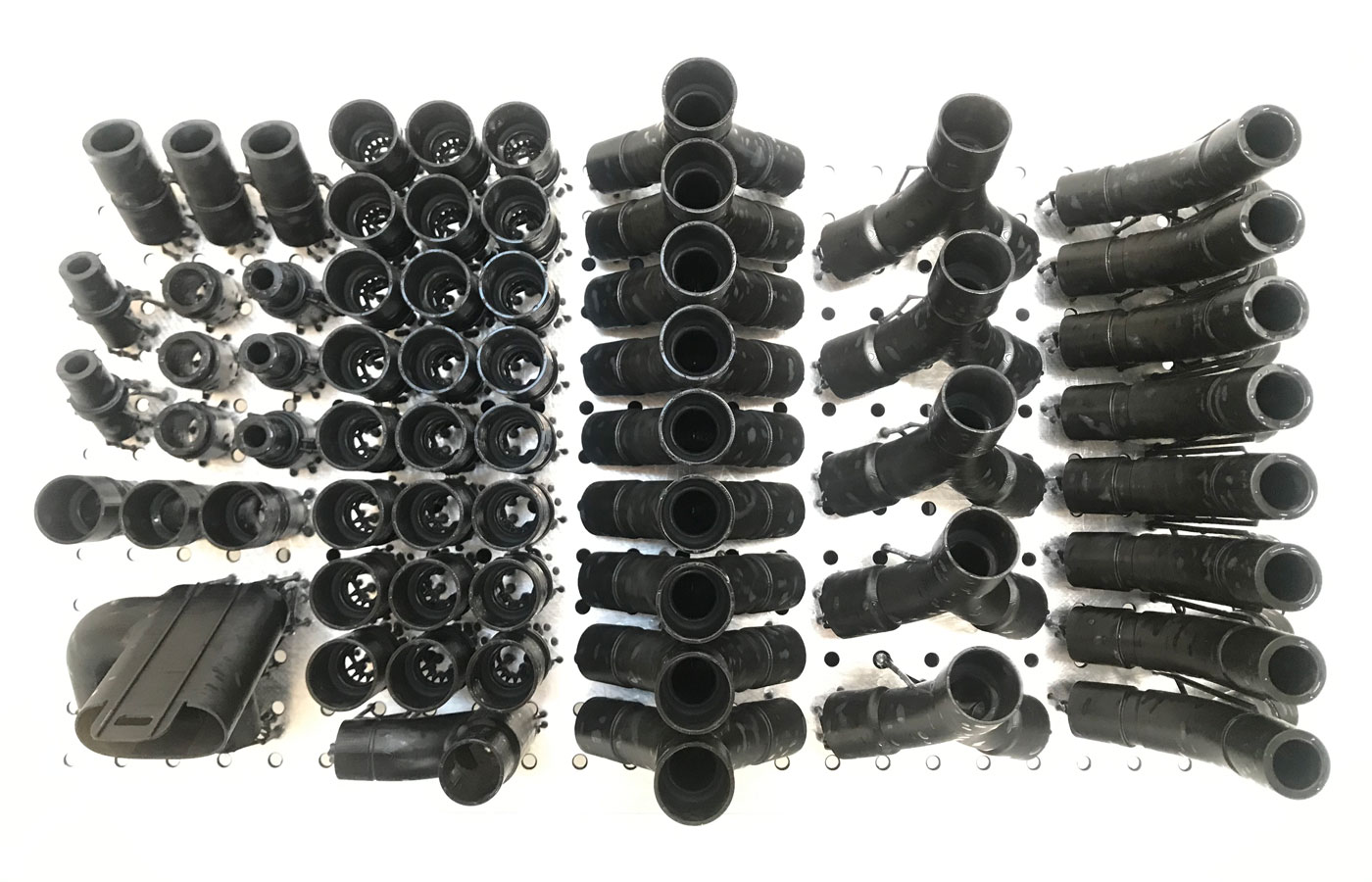

Dispositivo divisor de circuito impreso en 3D
para ventilación pulmonar de múltiples pacientes

Descarga de ficheros:

STL : STL-ISO-5356_Gg_v1.rar

STP : STP-ISO-5356_Ggcv19_v1.rar

Reproducible por DLP / SLA / SLS / FDM

PLA responde mejor que PETG

El COVID-19 / virus SARS-CoV-2
está ocasionando una escasez generalizada de ventiladores.

Este dispositivo permite que varios pacientes sean ventilados con una máquina de anestesia o un ventilador de cuidados intensivos.

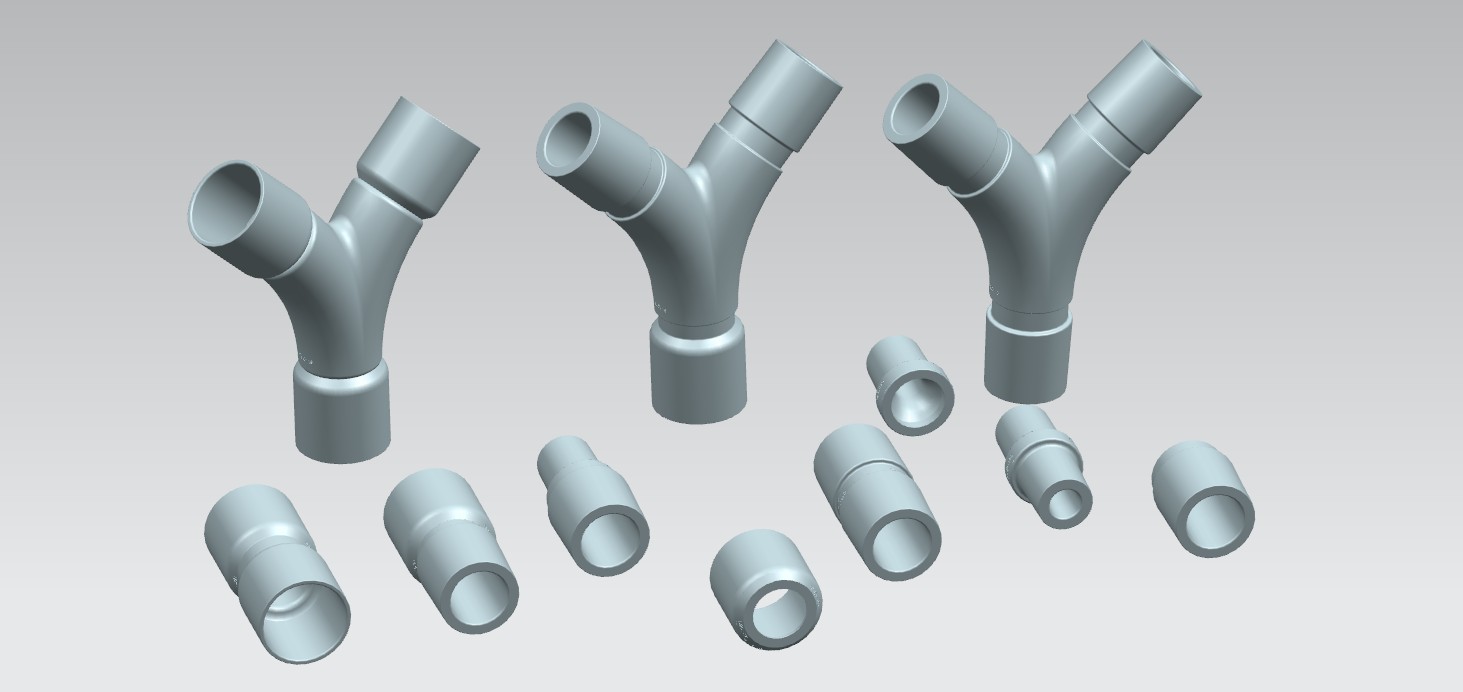

Las pruebas formales de laboratorio están pendientes. Está diseñado para ser compatible con los estándares internacionales para circuitos de respiración de 22 mm, Equipo respiratorio y de anestesia. Conectores cónicos. Parte 1: Conectores macho y hembra. (ISO 5356-1:2015).

Estudios médicos relacionados

2006 - ACADEMIC EMERGENCY MEDICINE 2006; 13:1246–1249 ª 2006 por la Society for Academic Emergency Medicine (EE.UU)

https://onlinelibrary.wiley.com/doi/pdf/10.1197/j.aem.2006.05.009

2008 - 'Increasing ventilator surge capacity in disasters: ventilation of four adult-human-sized sheep on a single ventilator with a modified circuit.' desde la National Center for Biotechnology Information (EE.UU) del equipo de Paladino L.

https://www.ncbi.nlm.nih.gov/pubmed/18164798

2012 - Richard D Branson - Division of Trauma and Critical Care, Department of Surgery, University of Cincinnati, Cincinnati, Ohio, con el nombre de 'Use of a Single Ventilator to Support 4 Patients: Laboratory Evaluation of a Limited Concept' (EE.UU)

http://rc.rcjournal.com/content/57/3/399

20 de Marzo de 2020 - Erwan L'Her - Jefe del Servicio de Medicina Intensiva y reanimación del CHRU Brest (Francia) edita la a guía, PROTOCOLE VENTILATION MULTIPLE PANDÉMIE / CATASTROPHE SANITAIRE para su posible aplicación en aquellos hospitales que sea necesario.

https://www.linkedin.com/posts/erwan-l-her-9617036a_protocole-ventilation-multiple-activity-6646500895670448129-w6sk/

25 de Marzo de 2020 - Splitting one ventilator for multiple patients - Oslo University Hospital, Oslo, Norway – a technical assessment

https://www.mn.uio.no/fysikk/english/research/projects/bioimpedance/splitting_ventilator.pdf

Protocolos de Actuación editados con motivo COVID-19

21 de marzo de 2020 - Protocolo de Ventilación Múltiple con un solo ventilador para situaciones de Pandemia/Catástrofe Sanitaria, Comisión de Ingeniería Médica y Sanitaria del Colegio y la Asociación de Ingenieros Industriales de Madrid (España)

https://portal.coiim.es/comunicacion/noticias/el-colegio/protocolo-de-ventilacion-multiple-con-un-solo-ventilador-para-situacion-de-pandemia-catastrofe-sanitaria-405

24 de marzo de 2020 - Columbia University College of Physicians & Surgeons New York-Presbyterian Hospital emite un protocolo de actuación, 'Ventilator Sharing Protocol: Dual-Patient Ventilation with a Single Mechanical Ventilator for Use during Critical Ventilator Shortages'

https://www.gnyha.org/wp-content/uploads/2020/03/Ventilator-Sharing-Protocol-Dual-Patient-Ventilation-with-a-Single-Mechanical-Ventilator-for-Use-during-Critical-Ventilator-Shortages.pdf

Noticias relacionadas

ABC - Una empresa de Castellón fabrica adaptadores para duplicar la capacidad de los respiradores en las ucis

https://www.abc.es/espana/comunidad-valenciana/abci-coronavirus-empresa-castellon-fabrica-adaptadores-para-duplicar-capacidad-respiradores-ucis-202003260840_noticia.html

CNN - New York will allow two patients to share a single ventilator

https://edition.cnn.com/2020/03/26/health/splitting-ventilators-coronavirus/index.html

WSPA 7News - Prisma Health's new 3D printed ventilator device helps more patients at one time.

https://www.youtube.com/watch?v=hnCNllpPxks&feature=youtu.be

New York Times - 'The Other Option Is Death': New York Starts Sharing of Ventilators

https://www.nytimes.com/2020/03/26/health/coronavirus-ventilator-sharing.html

Agencia Routers - One ventilator, two patients: New York hospitals shift to crisis mode

https://www.reuters.com/article/us-health-coronavirus-usa-ventilators-idUSKBN21D3M1

Wall Street Journal - Trump Administration Medical Panel Devises Ventilator-Sharing Protocol

https://www.wsj.com/articles/trump-administration-medical-panel-devises-ventilator-sharing-protocol-11585345214

Medium - A better way of connecting multiple patients to a single ventilator

https://medium.com/@pinsonhannah/a-better-way-of-connecting-multiple-patients-to-a-single-ventilator-fa9cf42679c6

Uso compasivo de dispositivos médicos sin marcado CE para situación de emergencia extrema.

El Dispositivo divisor de circuito impreso en 3D para ventilación pulmonar de múltiples pacientes NO HA SIDO PROBADO EN HUMANO

En casos excepcionales de necesidad y urgencia, en interés de proteger la salud de un paciente individual y en ausencia de alternativas terapéuticas viables, se puede usar un dispositivo médico sin marcado CE para la indicación propuesta para uso compasivo.

El consentimiento para el paciente y el procedimiento ilustrado a continuación se refieren a las leyes del estado español, no sabemos si también son válidos en otros países. Se recomienda evaluar la eventual conformidad del dispositivo con las leyes locales.

Se requiere la autorización del Ministerio de Sanidad y la opinión favorable del Comité de Ética para el uso compasivo de un dispositivo.

Autorización para el uso compasivo de dispositivos médicos sin marcado CE para los fines previstos solicitados.

PDF : SPAIN_Consentimiento_Splitte_Device_GgCV19.pdf

Contacto

¿Eres un Hospital? Le proporcionamos los dispositivos que necesiten.

Pónganse en contacto con nosotros por este mail: ggcv19@graphenglass.com
